一、用途
QYL-1.1U清車機,是為U型礦車清理粘底而設計的專用設備。本機具有結構簡單、安全可靠、操作方便、工作無沖擊等特點,是提高清車效率,減輕工人勞動強度,實現礦車機械化清理粘底的一種專用設備。
二、技術特征及型號的意義
1、 技術特征
(1)電動機:型號Y160M-4(功率11KW 電壓380V)
(2)液壓系統:壓力20MPa 流量32ml/r
(3)工作機構:橫向移動 1500mm
垂直移動 1150mm
(4)主機外形尺寸(長×寬×高):4660x1440x4330

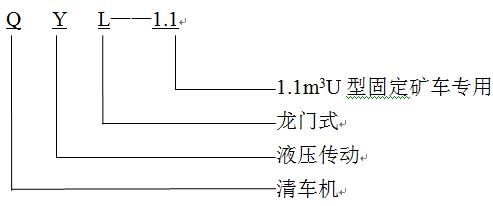

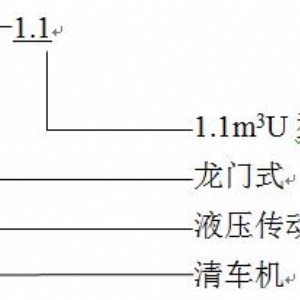

2 、型號代表的意義
三、工作原理及結構特征
1、工作原理
本機由泵站提供動力,由升降油缸、推移油缸調整工作機構位置,使工作機構處于礦車的正上方,然后開啟升降油缸及挖掘油缸,使鏟板沿礦車側板下降并合攏,鏟除粘底物,從而達到清車的目的。
2、結構特征
該機主要由橫梁、導向柱、橫梁跑車、工作機構、液壓系統等部分組成。
(1)橫梁:固定在混凝土墻壁或專用立柱上,其上連接橫梁跑車、導向套等。
(2)導向套:固定在橫梁跑車上。
(3)導向柱:連接工作機構,通過升降油缸活塞桿伸縮,推動導向柱在滑柱內側上下滑動。
(4)橫梁跑車:安放在橫梁的工字鋼梁上,通過推移油缸沿橫梁移動。
(5)工作機構:安放在橫梁跑車上。工作機構和橫梁跑車通過推移油缸連接,使工作機構隨推移油缸活塞桿的伸縮而橫向移動。工作機構內安裝挖掘油缸,用于開閉鏟板。
(6)液壓系統:它是該設備工作的動力源,主要由泵站、油缸、管路及控制元件等部分組成。液壓原理圖見附圖二。
四、 清車機的安裝
1、按地基圖打好基礎,留出地腳螺栓孔。
2、將該機橫梁安放在墻壁或立柱上,用水平尺調整橫梁的水平和立柱的垂直度,調整好以后,再緊固聯接螺栓用混凝土灌注地腳。該機主機與泵站分體安裝,主機各部分連接必須牢固可靠。
3、電器必須嚴格按相關規定安裝,必須按規定設備接地和保護。
4、接好管路:由操作閥至泵站有2根立油管,一根主油管由泵站壓力表三通接頭接操作閥左側進油接頭,另一根回油管由操作閥右側回油接頭接泵站油箱上的回油接頭。
5、將油箱充足32#或46#抗磨液壓油。
6、點試電機轉向,觀察是否與箭頭方向一致,如不一致應調整接線端子。
五、使用方法
1、啟動電源,使泵站工作。
2、分別開啟升降、推移兩油缸的換向閥,調整工作機構位置,使工作機構處于礦車的正上方。
3、啟動挖掘油缸換向閥,分開兩鏟板;啟動升降油缸換向閥,使鏟板沿礦車側板下降,同時控制兩鏟板合攏,將礦車內粘底物鏟入鏟板。
4、啟動升降油缸換向閥,使工作機構上升,鏟齒底部高于礦車平面。
5、啟動推移油缸,使工作機構移至左側面軌道上礦車的正上方。
6、啟動挖掘油缸,分開兩鏟板,卸出粘底物。
7、重復上述步驟即可實現對其它礦車粘底物的清除。
六、使用維護注意事項
1、接線后,應注意電動機的旋轉方向,以保證電動機旋轉方向同齒輪泵或電機上箭頭的指示方向一致。設備試機時,為保證液壓系統正常工作,必須有人在場。方法是:一人觀察油泵(電動機)轉向,一人啟動電源開關后立即關閉電源,如油泵(電動機)反轉,調整接線,確保油泵(電動機)正轉。
2、定期檢查各連接部位是否牢固可靠,液壓油面是否達到規定高度,檢查電器線路有無漏電和電器不靈之處,必須檢查接地線是否安全可靠。
3、使用前檢查換向閥手柄是否靈活,并自動停在中間位置;啟動油泵后,檢查、調整系統的工作壓力(正常情況下不高于10MPa,較大不得大于14MPa),不得擅自提高系統的工作壓力。
4、定期檢查系統的工作壓力。方法是微開壓力表開關,檢查表頭量值,若不符合規定值,應調整換向閥體上的溢流閥,使其達到規定值。關閉壓力表開關,保護壓力表不因液壓油的沖擊而損壞。
5、操作時,除按上述規定操作外,應盡量避免同時操作兩個或兩個以上的操縱閥手柄,以免出現誤動作。
6、清車機工作時,操作人員與工作人員應注意協調配合,由專人指揮,同時應與礦車保護一段安全距離,以免碰傷人。
7、工作時該機工作機構下嚴禁站人。
8、工作油的粘度為17~38cst,推薦使用30#液壓油,正常油溫控制在10~60℃范圍內,較低工作溫度為-20℃,較高工作溫度為+80℃,根據設備使用頻率,建議對液壓油每半年至一年更換一次。
9、工作結束時,關閉電源,應將各油缸活塞桿縮回油缸內,以防銹蝕或碰傷。示意圖

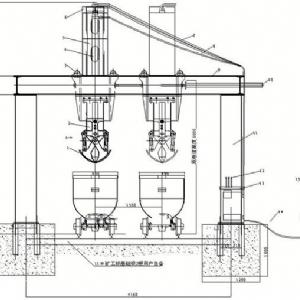

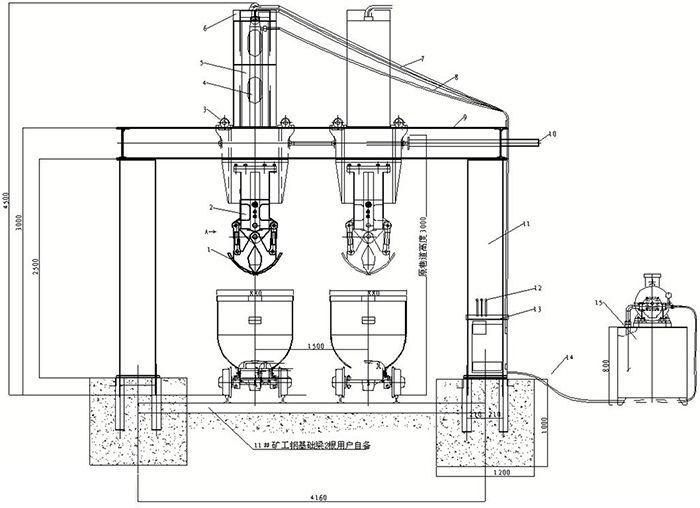

10、挖掘板2、工作頭3、滑輪4、升降油缸5、活動滑柱6、固定滑柱7、挖掘缸油管8、升降缸油管9、橫梁10、推移油缸11、立柱12、換向閥13、操作柜14、注油管15、泵站。
