一、概述：

 由于井下采煤空間狹小，工作地點多變，通風效果差。因此井下采煤、掘進、轉載、運輸過程中，產生大量粉塵，嚴重污染井下環境。由于粉塵具有以下危害：易引起塵肺；易引起燃燒和爆炸；高濃度粉塵能加速機械磨損，縮短精密儀器的使用壽命。粉塵直接影響著井下工作人員的身體建康及煤礦安全。以往的除塵方法不能夠很好的解決粉塵對煤礦安全生產的威脅，我公司根據我國煤礦井下實際環境設計制造了“礦用負壓式除塵系統”。該系統適用于煤塵及瓦斯突出的煤礦井下，也適用于其它有粉塵爆炸性氣體環境的工作場所。
 二、主要技術參數：

四、適用范圍及條件

本系統適用于符合《煤礦安全規程》的巷道內，如：采煤工作面、掘進工作面、運輸巷、裝卸載點及礦塵突出的場所；本系統覆蓋范圍應在1000M，其井下靜壓水壓力應大于3kg的場所；本系統的礦用空壓機組應安裝在《煤礦安全規程》規定的爆破距離之外。并符合礦用機電設備安裝要求，并裝有防護設施；噴霧總成應大限度的接近工作面產塵處。

工作原理

 1、游塵控制
   負壓式除塵系統優于傳統的噴霧效果，由于水在本系統中被高壓氣流分解成6.0μm--30μm細小的霧顆粒，在高壓氣流的作用下高速?lài)姵觯稍?.6m—1.8m的范圍內形成一個負壓區，霧顆粒并可漂浮在空氣中，此負壓區可將帶塵空氣吸入，水顆粒即附著在塵顆粒上，從而使塵顆粒自重增加降落在巷道地面上，達到降塵目的。由于微小的霧顆粒可較長時間隨風漂動，所以對微小的呼塵捕捉有非常明顯的效果。

附塵控制

    由于本系統水顆粒細密（6.0μm--30μm）在空中漂浮時間長，可將通風巷道及回采、掘進工作面的固態物體表面濕潤，當游塵在隨風漂動過程中，由于濕潤的物體表面將塵顆粒吸附，可有效的防止粉塵的二次漂移，從根本上解決了煤塵燃燒及爆炸的可能性。

井下空氣濕度控制

    如井下空氣濕度較小時（相對濕度＜70%）,極易產生游塵，又由于干燥的空氣極易吸收礦塵中的水份，礦塵相對質量下降更易在空氣中漂浮。本系統可在進風巷道中不斷的向空氣中噴霧補充水分，可有效的提高通風的相對濕度。通常可將空氣的相對濕度提高到95%以上。從而可有效的控制捕塵霧顆粒的蒸發，大限度的增加捕捉呼塵的效果。

系統特點用水量少?lài)婌F量大、噴射距離遠射速高負壓效果明顯，捕塵量大；噴霧顆粒微細（6.0μm--30μm）捕捉呼塵明顯；可有效的控制通風巷道內的RH70—95%；專用噴頭為防堵自清洗設計，故維護量小；本系統風、水、噴頭均采用耐腐蝕材料制造，故對水質無特殊要求；本系統供水管路裝有反清洗過濾裝置，氣路系統由礦用空壓機提供了專用過濾裝置，所以本系統具有高可靠性及高安全性。本系統所有風、水、噴頭的聯結均采用“U”銷礦用快速接頭連接。所以具有安裝簡單快捷、拆卸方便的特點。本系統所有機電部件均有“礦用產品安全標志證書”和“防爆合格證”。

六、運行與維護

 1、啟動：本系統應先啟動空壓機（開啟氣路），待氣壓達到7kg時再啟動電動球閥（開啟水路）。

 停止：應先停止球閥（停止水路），再停止空壓機（停止氣路）。

 2、檢查空壓機機油位，應在正常范圍內：

 3、嚴格按照礦用防爆空壓機使用說明書及操作規程啟停空壓機，開機后應檢查各接頭有無漏氣。

 4、檢查水路壓力不得小于1kg，并檢查各管路接頭有無漏水現象。

 5、噴霧總成的檢查與調整：在各噴霧總成處氣壓不得小于4kg，水壓不得小于1kg。可根據噴霧情況調整噴頭上的水針閥使之達到噴霧效果。

 6、本系統應隨回采、掘進的距離變化及時增減管路，以防人為損壞。

 系  統  說  明

組成

 1、本系統由三大部分組成：a、電氣控系統    b、氣路系統    c、水路系統

 2、本系統所有配備的機電部件均有“礦用產品安全標志證書”和“防爆合格證”

 3、本系統水路裝有反清洗過濾器所有器材均為耐腐蝕材料故對水質無特別要求

 4、本系統風水管路均采用礦用U型銷式快速接頭連接。
 二、工作原理：

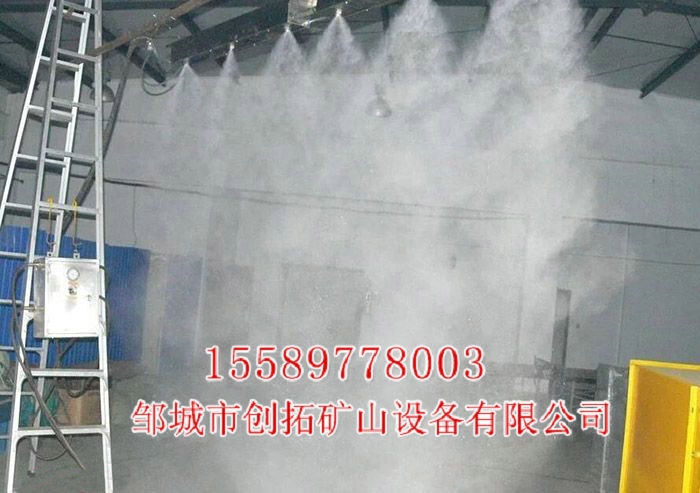

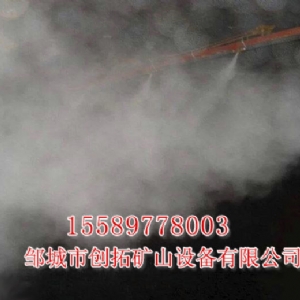

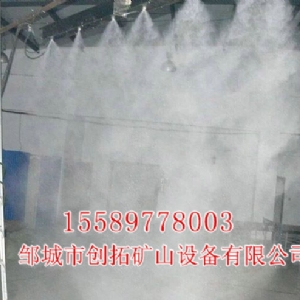

 本系統將水和高壓氣體通過專門設計的流道，汽化作用下分解成超細6.0μm-30μm霧顆粒，射向工作場所空氣中，并充滿、漂浮于工作場所。

水顆粒在高速射出噴頭時，可在以噴頭為圓心直徑0.8-1.5m的范圍內形成一個負壓區霧柱，此負壓區可將帶塵空氣吸入，射程可達6米；霧顆粒表面的任何部分都對臨近部分與它接觸的物體（粉塵顆粒）施加張力從而使粉塵質量增大而自然下落；由于霧化顆粒在空氣中漂浮時間較長，且霧顆粒體積幾乎等同呼吸級粉塵，表面張力作用使抓捕粉塵幾率增大，有效地控制灰塵的浮揚，系統連續的工作將基本滅掉工作場合的粉塵，現場測試滅塵率達92%；本系統用水量極少，霧化效果好，不產生滴水現象，不會(huì )打濕礦井底板，造成底板浸水變形，而是在空氣中漂浮直到捕捉到粉塵并混合后才變成濕重顆粒而落地。

三、系統特點

 1．本系統噴霧量大、射程遠、負壓效果明顯，滅塵量大且用水量小，霧化程度高，易于懸浮于空氣中，不易濕底板，霧化后的細顆粒水泡滅塵飽和后方落地。

 2．專用噴頭為防堵自清洗設計，故維護量小；

 3．風水管路均采用快速接頭連接，故安裝拆卸方便；

 4．風水管路均采用反清洗及多重過濾裝置，維護量小；

 5．霧化采用風壓動力，具有安全、可靠的性能。

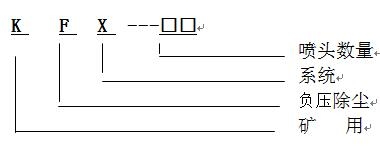

四、產品規格及適用場合：
