一、概述

KZS-2.0礦用平板車折臂式隨車吊是在礦用平板車的基礎上增加折臂式起吊裝置。礦用折臂式隨車吊平板車由多個液壓油缸組成，完成類似機械手的動作，折疊臂隨車吊平板車在運貨的時候能將整個吊臂收縮在一起，占用空間更小，采用折疊臂式起吊方式，能加裝作業平臺、工作斗、夾具、吊籃、板叉等輔助器械，可以一機多用，滿足礦山井下不同工況條件使用，提高設備利用率，降低礦井生產投入；目前在煤礦地下巷道及地表工業場地運輸支護材料及其他輔助材料運輸過程中，礦工需將材料搬運至平板車上，人員勞動強度大、工作效率低、存在極大的安全隱患。

二、型號含義

三、技術參數

⊙動力源：              壓縮氣體/乳化液帶動液壓泵

⊙動力系統：               全液壓動力

⊙額定工作壓力：            10-20MPa

⊙動力源壓力：           壓縮氣體（0.5-0.8MPa）乳化液（10-20MPa）

⊙起吊重量：                2-40T(可定制）

⊙起吊高度：                 0-4m

⊙起吊半徑：                 2-5m

⊙操作方式：                 手動

⊙外形尺寸：                 寬1200x長2500x高1600（mm）

四、結構特征

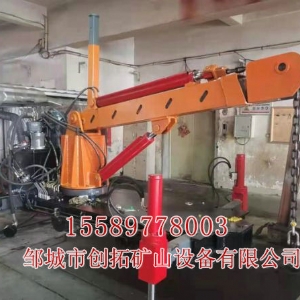

礦用平板車載折疊臂式隨車吊主要由礦用平板車、折臂機構、回轉驅動裝置、支腿、液壓站、控制裝置等組成。

采用液壓作為動力源以滿足礦山井下使用條件，由井下壓縮氣體驅動氣動馬達來帶動液壓泵工作，如條件允許可直接用工作面的乳化液站作為動力。通過操作主折臂油缸次折臂油缸的行程，達到合適的吊運位置，方可進行吊裝作業（在此過程中要注意周?chē)h(huán)境及人員站位情況，起重時不可傾、斜、偏掛物品）。操縱回轉裝置使被吊物品順利放置于平板車合適位置，將吊鉤放下，完成物品搬移。

其完成動作快，工作效率高；折疊臂占用巷道空間小，方便隨車吊的移動；
