一．概述

DQD20/0.5型氣動單軌吊車（以下簡稱“單軌吊車”）是在懸空軌道上，以氣馬達經減速機構減速后帶動行走輪沿軌道腹板摩擦行走的設備。

該單軌吊車由軌道、氣動葫蘆、主牽引裝置、安全制動裝置、承載車、控制系統等部分組成。每節軌道由I140工字鋼及鏈條、卸扣組成 ，主牽引裝置由氣馬達、減速箱等部分組成。減速箱的輸出端與驅動輪連接，行走輪與軌道腹板貼合，靠摩擦傳動。氣動葫蘆安裝在承載車下方，整機用高度可調節的吊掛裝置吊掛于巷道頂板上的十字梁或錨桿、U型棚等。

該設備主要用于煤礦井下采、掘工作面巷道超前支護的物料及設備的運輸，也適用于井下其他需要短距離運輸的地點。

型號代碼：

二、結構特征與工作原理:

單軌吊車由軌道、氣動葫蘆、主牽引裝置、安全制動裝置、承載車、控制系統等部分組成(如圖1)。每節軌道長度為3.0米，兩端靠銷軸聯接而成，由吊掛組件與錨桿露頭螺紋連接懸掛在巷道頂板或各種支護梁上；在軌道兩端盡頭，有軌道終點限位器。

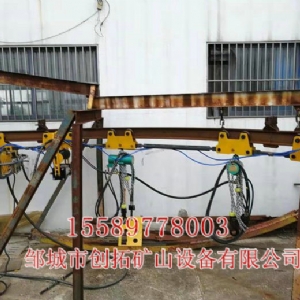

圖1整體機構圖

三、技術參數：
